لوله مارپیچ با قطر بزرگ

لوله های مارپیچ با قطر بزرگ Shunchen مطابق با استانداردهای داخلی و بین المللی مانند GB/T9711 و API 5L با بازرسی جامع کیفیت و پشتیبانی فنی برای اطمینان از عملکرد پایدار و قابل اعتماد تولید می شوند.

طی سال‌ها، Shunchen اعتماد مشتریان مهندسی متعددی را از طریق کیفیت محصول ثابت، سفارشی‌سازی مشخصات انعطاف‌پذیر و یک سیستم لجستیکی کارآمد به دست آورده است. خواه به دنبال تهیه لوله های مارپیچی با قطر بزرگ باشید، در مورد قیمت لوله های جوشی مارپیچی پرس و جو کنید، یا یک تامین کننده قابل اعتماد لوله فولادی یا تولید کننده لوله های مهندسی بیابید، Shunchen خدمات یک مرحله ای را از انتخاب محصول و تولید سفارشی تا تحویل ارائه می دهد و به پروژه های شما کمک می کند کارآمد، ایمن و قابل اعتماد کار کنند.

تعریف محصول

لوله مارپیچی با قطر بزرگ (همچنین به عنوان لوله جوش مارپیچی با سوراخ بزرگ نیز شناخته می شود) نوعی لوله فولادی درز مارپیچی است که از ورق های فولادی نوار نورد گرم با کیفیت بالا به عنوان ماده خام اصلی ساخته شده است. با اکستروژن سرد در دمای اتاق شکل می‌گیرد و سپس با استفاده از فرآیند جوشکاری خودکار دو سیمه دو طرفه زیر آب جوشکاری می‌شود. استاندارد تعریف هسته، قطر خارجی ≥ 711 میلی متر است (مطابق با قطر اسمی DN700 و بالاتر). با توجه به نیازهای مهندسی می توان آن را به قطر بیرونی تا 3620 میلی متر یا حتی مشخصات بزرگتر سفارشی کرد. این یک نوع ترکیبی از محصولات فولادی است که قابلیت های باربری و انتقال را با هم ترکیب می کند. عملکرد اصلی آن دستیابی به حمل و نقل در مسافت های طولانی و با ثبات بالا حجم زیادی از سیالات (مانند آب، نفت، گاز، فاضلاب و غیره) است و همچنین می تواند به عنوان یک جزء پشتیبانی ساختاری برای پروژه های مقیاس بزرگ، سازگار با شرایط کاری پیچیده و محیط های سخت عمل کند. با طراحی ساختار مارپیچی منحصر به فرد خود، شکاف صنعت را در تولید کارآمد و کاربرد پایدار مواد لوله های بزرگ پر می کند و به طور گسترده در زیرساخت های مختلف و سناریوهای صنعتی استفاده می شود.

به عبارت ساده، لوله مارپیچی با قطر بزرگ "شریان بزرگ برای حمل و نقل در پروژه های بزرگ + چارچوب پشتیبانی ساختاری" است - می تواند به طور موثر رسانه های مختلف را حمل کند، تقاضا برای حمل و نقل جریان بزرگ را برآورده کند و در برابر فشار بالا، بار سنگین و تأثیرات پیچیده زمین شناسی مقاومت کند. برای محیط های مختلف ساختمانی پیچیده مانند کوه ها، سواحل و بیابان ها مناسب است. این ماده اصلی لوله اصلی است که انرژی، حفاظت از آب، شهری و زیرساخت را به هم متصل می کند.

نقاط اصلی فروش

لوله مارپیچی با قطر بزرگ دارای مزایای اصلی برجسته ای از جمله ایمنی، انعطاف پذیری، اقتصادی، راحتی و انطباق است: درزهای جوش آن به طور مساوی در امتداد خط مارپیچ توزیع می شود و تنش به طور یکنواخت پراکنده می شود. با زیرلایه های فولادی با کیفیت بالا مانند Q235B و X80 و همچنین درمان های ضد خوردگی مانند 3PE و FBE جفت می شود. قابلیت تحمل فشار و ساخت را دارد، ایمنی بالایی دارد و می تواند بیش از 30 سال دوام بیاورد. برای شرایط کاری سخت مانند فشار بالا، بار سنگین و خوردگی قوی مناسب است. مشخصات گسترده هستند، از 711 میلی‌متر تا 3620 میلی‌متر در قطر خارجی، 6 میلی‌متر تا 60 میلی‌متر در ضخامت دیواره، و 6 تا 18 متر در طول تک لوله، که می‌تواند به‌طور انعطاف‌پذیری سفارشی شود. می‌توان آن را با مواد و فرآیندهای خاص بر اساس رسانه‌های مهندسی، درجه‌های فشار و محیط‌های ساختمانی با سازگاری بسیار قوی تنظیم کرد. این تولید مداوم با نورد و فناوری جوشکاری قوس الکتریکی خودکار را اتخاذ می کند و راندمان تولید بالایی را به دست می آورد. در مقایسه با لوله های فولادی بدون درز با همان قطر، قیمت 20٪ -30٪ کاهش می یابد و نصب راحت است و به طور قابل توجهی هزینه کل پروژه را کاهش می دهد. مواد لوله دارای چقرمگی عالی است و به خمش سرد اجازه می دهد تا با زمین های پیچیده مانند کوه ها و سواحل سازگار شود. رابط های جوش استاندارد دارای عملکرد آب بندی خوب، راندمان ساخت بالا و سختی کم هستند. کل فرآیند تولید از استانداردهای ملی و بین المللی مانند GB/T9711 و API 5L پیروی می کند. از مواد اولیه تا محصولات نهایی، کنترل کامل فرآیند اجرا می‌شود، آزمایش‌های متعدد انطباق با کیفیت را تضمین می‌کند و گواهی‌های صلاحیت کامل و گزارش‌های آزمایشی را می‌توان ارائه کرد که به طور کامل نیازهای پروژه‌های کلیدی مختلف را برآورده می‌کند.

مشخصات فنی

هسته از استانداردهای GB/T9711-2017 پیروی می کند "لوله های فولادی حمل و نقل خط لوله برای صنعت نفت و گاز طبیعی"، GB/T 3091-2015 "لوله های فولادی جوش داده شده برای انتقال سیالات فشار پایین"، API 5L، SY/T50 می تواند به طور خاص، خاص و غیره باشد. سفارشی در صورت نیاز:

1. مشخصات اندازه هسته

2. مشخصات مواد

3. درجه بندی فشار

محاسبه فشار از استاندارد GB50251 پیروی می کند و از فرمول بارلو استفاده می کند: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

از جمله:

P —— فشار طراحی

D —— قطر بیرونی لوله

S —— قدرت تسلیم مواد

E —— ضریب جوش (برای لوله های جوش مارپیچی 0.9 است)

زمینه ها و موارد کاربردی

لوله های مارپیچی با قطر بزرگ، با مزایای دوام، مشخصات انعطاف پذیر و مقرون به صرفه بودن، به طور گسترده در پنج زمینه اصلی از جمله انتقال انرژی، پروژه های حفاظت از آب، ساخت و ساز شهری، پروژه های زیربنایی و تولید صنعتی استفاده می شوند. آنها برای پروژه های کلیدی مختلف و سناریوهای پیچیده مناسب هستند. در ادامه به معرفی تفصیلی فیلدها و موارد واقعی همراه با توضیحات سناریو پرداخته شده است:

فیلدهای اصلی برنامه

1. میدان انتقال انرژی (سناریوی کاربردی اصلی)

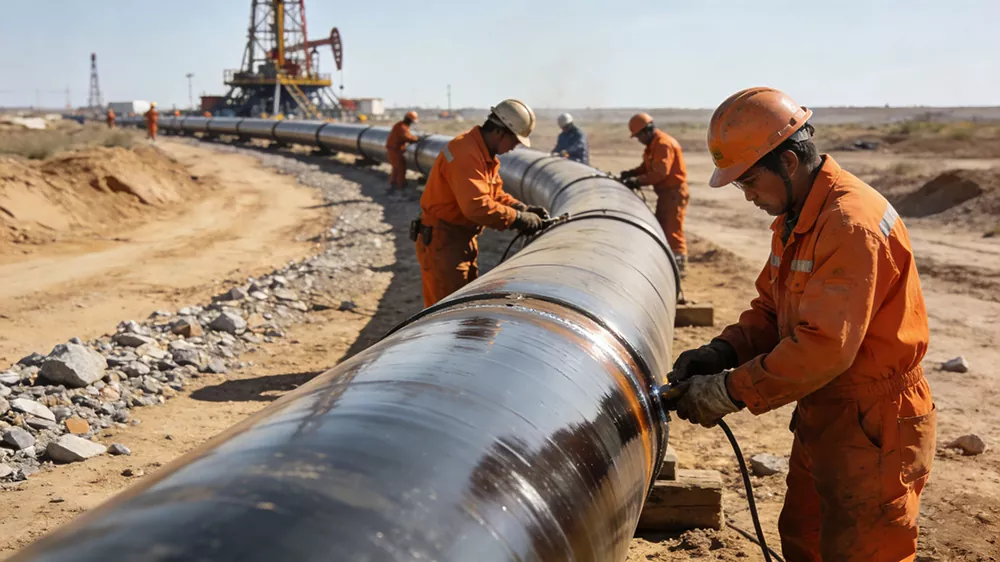

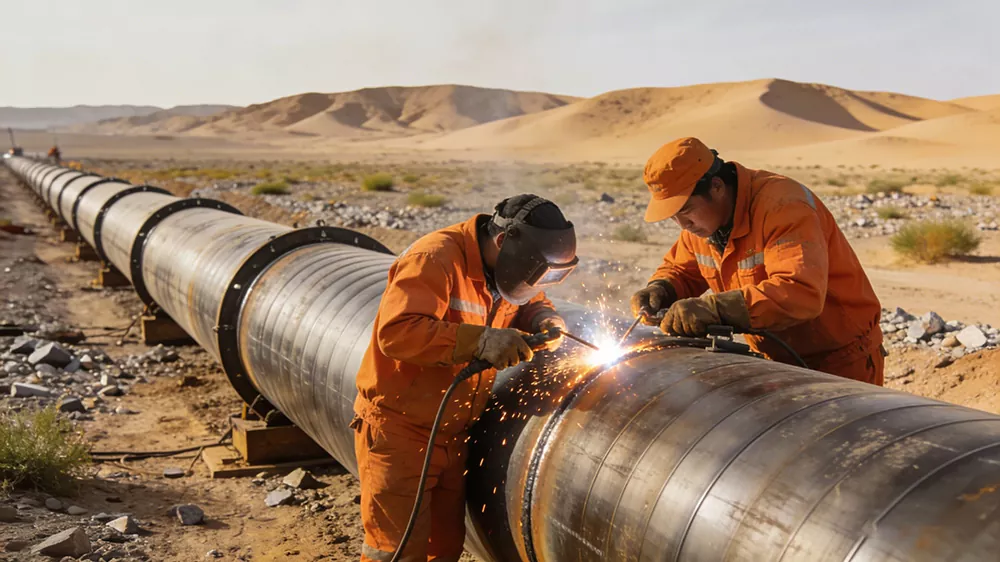

رسانه های سازگار: نفت خام، گاز طبیعی، نفت تصفیه شده، متان ذغال سنگ، بخار، و غیره. نیاز اصلی حمل و نقل با فشار بالا، مسافت های طولانی و بدون نشت است. برای زمین های پیچیده مانند بیابان ها، فلات ها و کوه ها مناسب است. می تواند تفاوت های شدید دما و اثرات استقرار زمین شناسی را تحمل کند. این "شریان اصلی" انتقال انرژی است و به طور گسترده در ساخت خطوط لوله در فواصل طولانی استفاده می شود. می تواند به طور موثری کارایی حمل و نقل را بهبود بخشد، تلفات انرژی را کاهش دهد، هزینه کلی پروژه را کاهش دهد، عمر خدمات را افزایش دهد و سرمایه گذاری تعمیر و نگهداری را کاهش دهد. شرح صحنه: در محل ساخت یک خط لوله گاز طبیعی در مسافت طولانی در صحرای گبی، ردیف هایی از لوله های مارپیچی با قطر بزرگ به طور منظم چیده شده اند، و کارگران در حال انجام عملیات جوشکاری و اتصال هستند. در سایت تخمگذار خط لوله برای نفت از میدان نفتی، سطح مواد لوله از فناوری ضد خوردگی پیشرفته استفاده می کند که برای محیط خورنده پیچیده میدان نفتی مناسب است و اطمینان می دهد که نفت بدون نشت حمل می شود.

2. رشته مهندسی حفاظت از آب

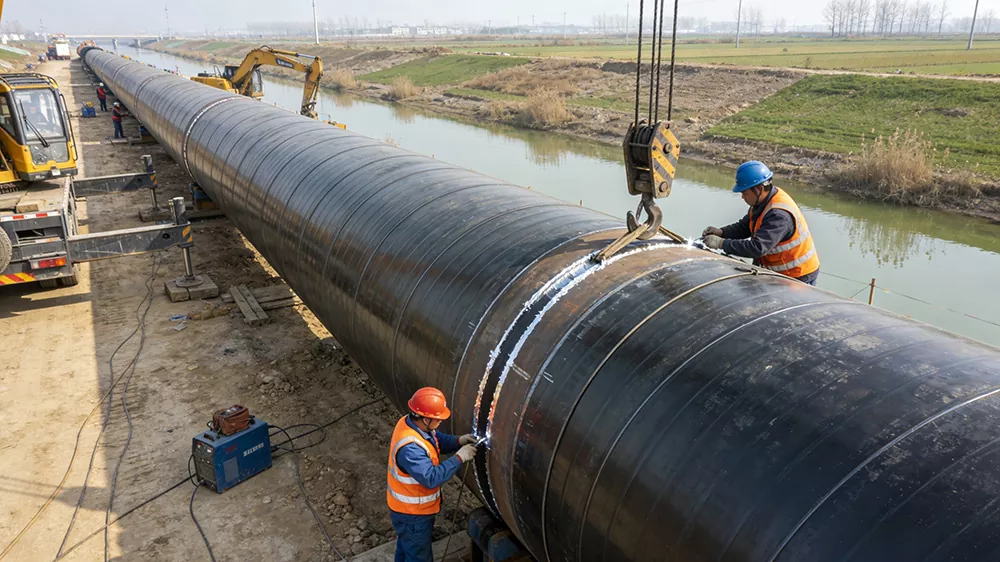

سناریوهای قابل اجرا: پروژه های انحراف آب در مقیاس بزرگ، پروژه های انتقال آب، پروژه های کنترل سیل و زهکشی، خطوط لوله اصلی برای آبیاری زمین های کشاورزی، پروژه های تامین آب برای آب آشامیدنی، پروژه های تامین آب جزیره و غیره. الزامات اصلی ظرفیت جریان بالا، مقاومت در برابر خوردگی و مقاومت در برابر فشار آب است. آنها می توانند با محیط های پیچیده مانند بستر رودخانه ها، زمین های متاثر از نمک و غیره سازگار شوند. آنها می توانند به طور موثر در برابر فرسایش آب و فرونشست زمین شناسی مقاومت کنند و انتقال پایدار منابع آب را تضمین کنند و عملکرد ایمن پروژه های حفاظت از آب را تضمین کنند. آنها نقش حمایتی مهمی در پروژه های ملی حفاظت از آب ایفا می کنند. شرح صحنه: در محل ساخت و ساز پروژه انحراف آب Jinghai، لوله های مارپیچی با قطر بزرگ برای تخمگذار خط لوله اصلی استفاده می شود. لوله ها از رودخانه ها یا زمین های کشاورزی عبور می کنند و کارگران عملیات آب بندی رابط را انجام می دهند. در سایت پروژه تامین آب جزیره، از لوله های مارپیچی با قطر بزرگ با فناوری ضد خوردگی 3PE برای مقاومت در برابر فرسایش آب دریا و دستیابی به اتصال منابع آب بین جزیره و سرزمین اصلی استفاده می شود.

مورد معمولی

مورد 1: پروژه خط انشعاب انتقال گاز از غرب به شرق (در زمینه حمل و نقل انرژی)

الزامات پروژه: یک خط لوله گاز طبیعی پرفشار در فواصل طولانی لازم است که برای مناطق پیچیده مانند بیابان ها و کوه ها مناسب باشد. مواد لوله باید دارای درجه تحمل فشار ≥ 6.3 مگاپاسکال باشد، در برابر نشست زمین شناسی و خوردگی مقاوم باشد و بتواند به صورت دسته ای به سرعت عرضه شود تا اطمینان حاصل شود که خط لوله برای مدت طولانی بدون نشتی کار می کند.

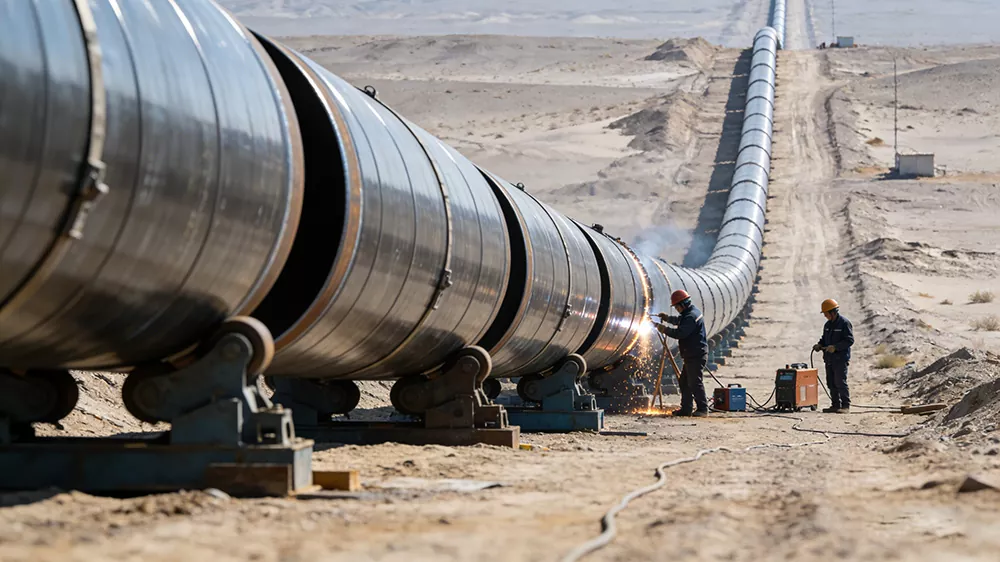

کاربرد محصول: لوله مارپیچی با قطر بزرگ فولاد X80 با قطر خارجی 1220 میلی متر و ضخامت دیواره 22 میلی متر انتخاب شد. فرآیند ضد خوردگی 3PE + فناوری حفاظت کاتدی به تصویب رسید. در مجموع بیش از 8000 تن عرضه شد که طول یک خط لوله بیش از 120 کیلومتر را پوشش می‌داد و الزامات حمل و نقل پرفشار را برآورده می‌کرد و جوش‌ها تحت آزمایش‌های غیر مخرب دوگانه اولتراسونیک و اشعه ایکس با 100% صلاحیت قرار گرفتند. صحنه：

مورد 2: پروژه خط لوله اصلی پروژه انحراف آب Jing-Huai (در زمینه مهندسی حفاظت از آب)

الزامات پروژه: یک خط لوله اصلی انحراف آب در مقیاس بزرگ برای دستیابی به حمل و نقل آب شفاف در مقیاس بزرگ، مناسب برای گذر از رودخانه و سناریوهای تخمگذار زمین های کشاورزی مورد نیاز است. مواد لوله باید غیر سمی، مقاوم در برابر خوردگی، دارای قطر بزرگ، با قطر اسمی DN2000 باشد. مواد لوله با طول استاندارد 18 متری سفارشی برای کاهش تعداد رابط ها و بهبود کارایی ساخت مورد نیاز است.

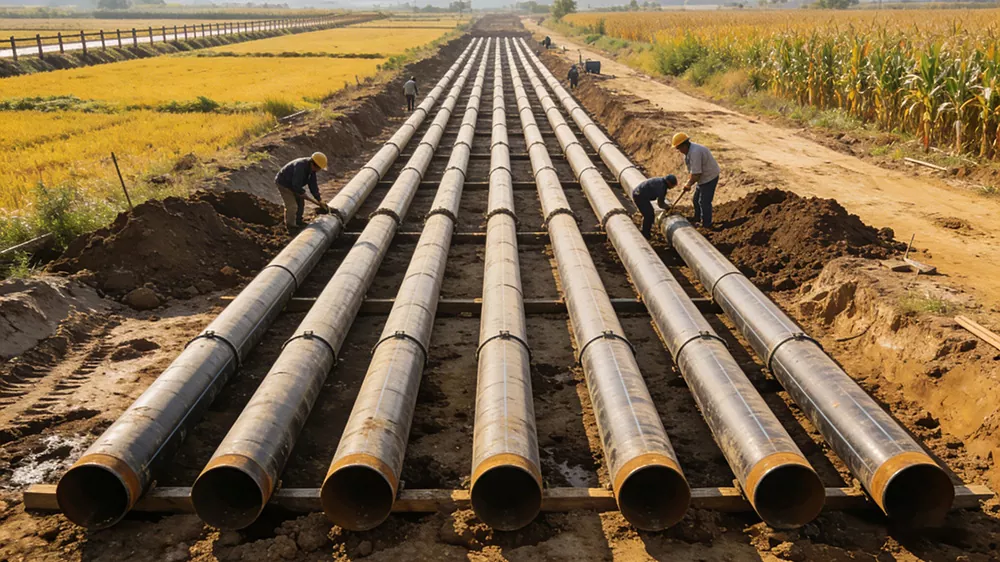

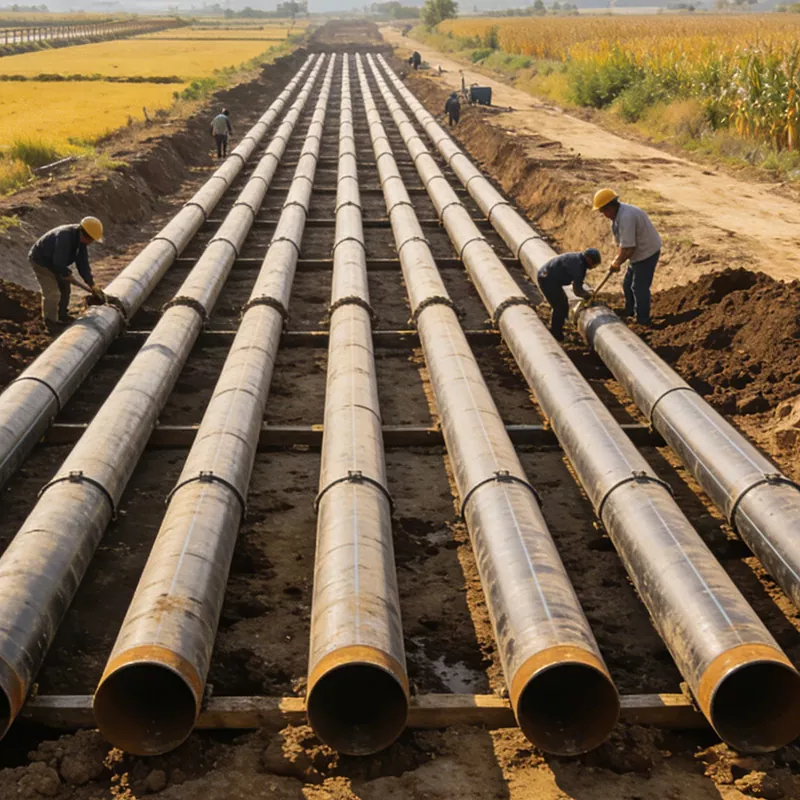

کاربرد محصول: مواد Q345B را برای لوله های مارپیچی با قطر بزرگ، با قطر خارجی 2020 میلی متر و ضخامت دیواره 18 میلی متر انتخاب کنید. فرآیند ضد خوردگی درجه آب آشامیدنی IPN8710 برای اطمینان از عدم آلودگی ثانویه آب آشامیدنی اتخاذ شده است. مواد سفارشی لوله با طول استاندارد 18 متر، مجموعاً بیش از 5000 تن، برای اجرای خط لوله اصلی در عرض رودخانه ها و در زمین های کشاورزی ارائه شده است. صحنه:

بسته بندی و حمل و نقل

1. استانداردهای بسته بندی (مناسب برای مشخصات با قطر زیاد و وزن سنگین، با در نظر گرفتن حفاظت و راحتی)

2. مشخصات تحویل (با در نظر گرفتن کارایی، ایمنی و هزینه، و سازگار با ویژگی های حمل و نقل لوله های با قطر بزرگ)

(1) روش حمل و نقل

(2) الزامات بارگیری

قبل از بارگیری، یکپارچگی بسته بندی لوله و وضعیت پوشش ضد خوردگی را بررسی کنید. پس از تأیید عدم وجود آسیب، لوله ها را به آرامی روی حامل حمل و نقل بلند کنید. برای تثبیت از سیم طناب های فولادی و پدهای لاستیکی استفاده کنید. از پیچاندن سیم طناب های فولادی روی پوشش ضد خوردگی خودداری کنید (برای جداسازی از پدهای لاستیکی استفاده کنید). این کار برای جلوگیری از آسیب به پوشش ضد خوردگی در هنگام بلند کردن و حمل و نقل و جلوگیری از تغییر شکل لوله ها در اثر فشردن است. لوله ها را به خوبی قرار دهید. لوله های با مشخصات مشابه را با هم گروه بندی کنید. آنها را بر اساس طول و ضخامت مرتب کنید و آنها را جداگانه قرار دهید تا از آسیب برخورد ناشی از بارگذاری مخلوط جلوگیری کنید. برای جلوگیری از ورود اجسام خارجی به لوله ها، مطمئن شوید که شاخه های انتهایی به طور ایمن آب بندی شده اند.

(3) چرخه تامین و تحویل

（4）تضمین حمل و نقل و خدمات پس از فروش

در طول فرآیند حمل و نقل، ردیابی بلادرنگ انجام می شود و موقعیت حمل و نقل و وضعیت لوله ها در زمان واقعی ارائه می شود تا از تاخیر در حمل و نقل یا آسیب لوله جلوگیری شود. در صورت آسیب به بسته بندی، خط و خش لوله، تغییر شکل و غیره در حین حمل و نقل، ما سریعاً ترتیب تحویل مجدد یا تعمیر در محل را می دهیم تا اطمینان حاصل شود که پیشرفت ساخت و ساز مشتریان را تحت تأثیر قرار نمی دهد. برای حمل و نقل از راه دور و در شرایط پیچیده جاده ای، بیمه حمل بار کافی برای حمایت همه جانبه از حقوق و منافع مشتری خریداری می شود.

تحویل و پس از فروش: پس از اتمام تحویل، پیشنهادات حرفه ای ذخیره سازی لوله ارائه می شود (مانند پرهیز از قرار گرفتن طولانی مدت در معرض آفتاب و باران در هوای آزاد، لوله های ضد خوردگی برای جلوگیری از خط و خش توسط اجسام نوک تیز، بالا بردن قسمت پایین برای ذخیره سازی برای جلوگیری از تماس زنگ زدگی با زمین و غیره)، و در صورت وجود هرگونه سوال مربوط به نصب یا تست فنی، پاسخ داده خواهد شد.

مزایای انتخاب Shunchen

دارای مقاومت فشار قوی، با توزیع یکنواخت تنش در درز جوش مارپیچی، مقاومت عالی در برابر تغییر شکل و نشست است. برای حمل و نقل طولانی مدت با فشار بالا و محیط های پیچیده زیرزمینی مناسب است. مشخصات کامل هستند و قطر لوله و ضخامت دیواره را می توان در صورت نیاز برای برآورده کردن نیازهای پروژه های با قطر بزرگ سفارشی کرد. کیفیت جوش پایدار است، با استفاده از جوش زیر آب دو طرفه، با جوش های متراکم و عملکرد آب بندی خوب. کل فرآیند با آزمایش غیر مخرب برای اطمینان از کیفیت تضمین می شود. راندمان تولید بالا، مواد جامد است و نسبت هزینه به کارایی بالاتری در مقایسه با لوله های بدون درز و لوله های درز مستقیم با همان قطر دارد. می توان آن را با درمان های مختلف ضد خوردگی مانند 3PE و اپوکسی جفت کرد که برای سناریوهایی مانند صنایع نفت و گاز، شهرداری و صنایع شیمیایی با عمر طولانی مناسب است. سیستم خدمات کامل است، از طراحی طرح، سفارشی سازی تولید تا توزیع لجستیک، پشتیبانی فنی در محل، کل فرآیند را دنبال می کند و پاسخ پس از فروش به موقع است و تضمین های قابل اعتماد برای عملکرد پایدار پروژه را ارائه می دهد.

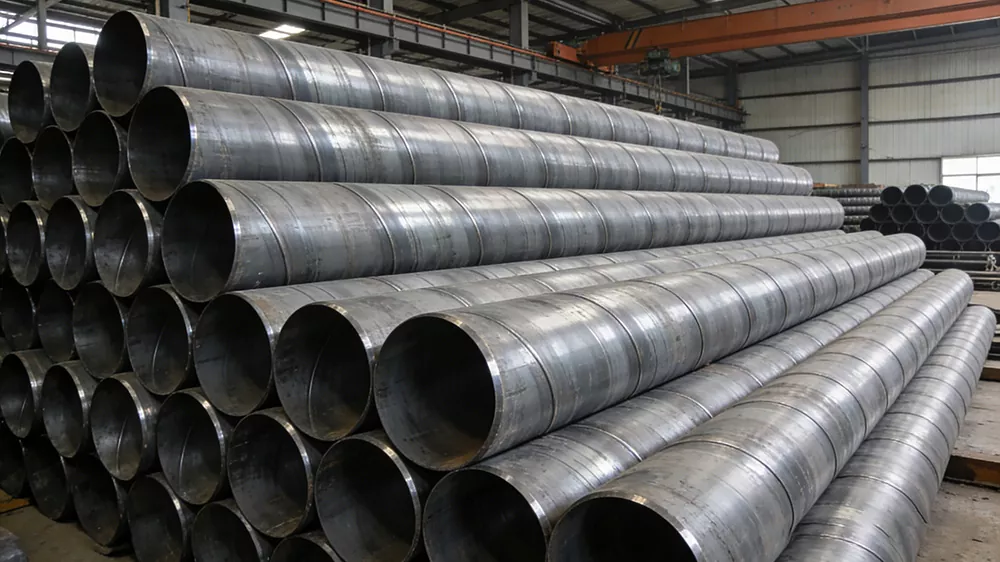

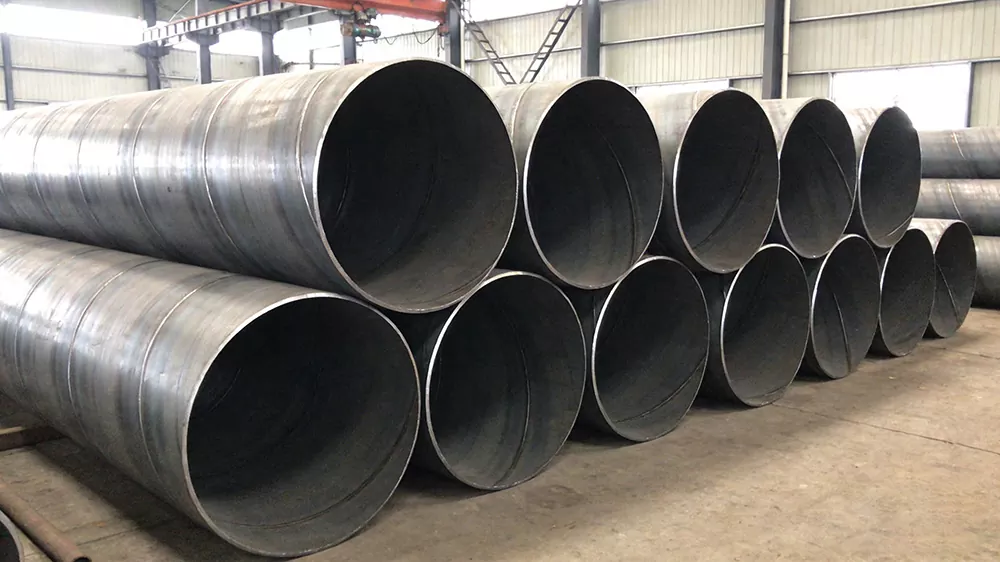

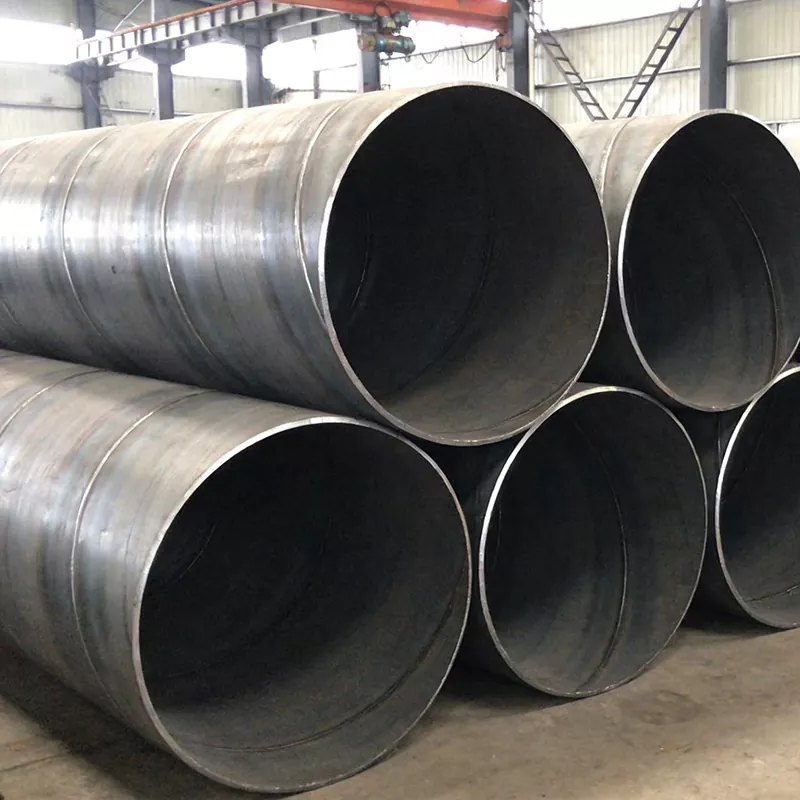

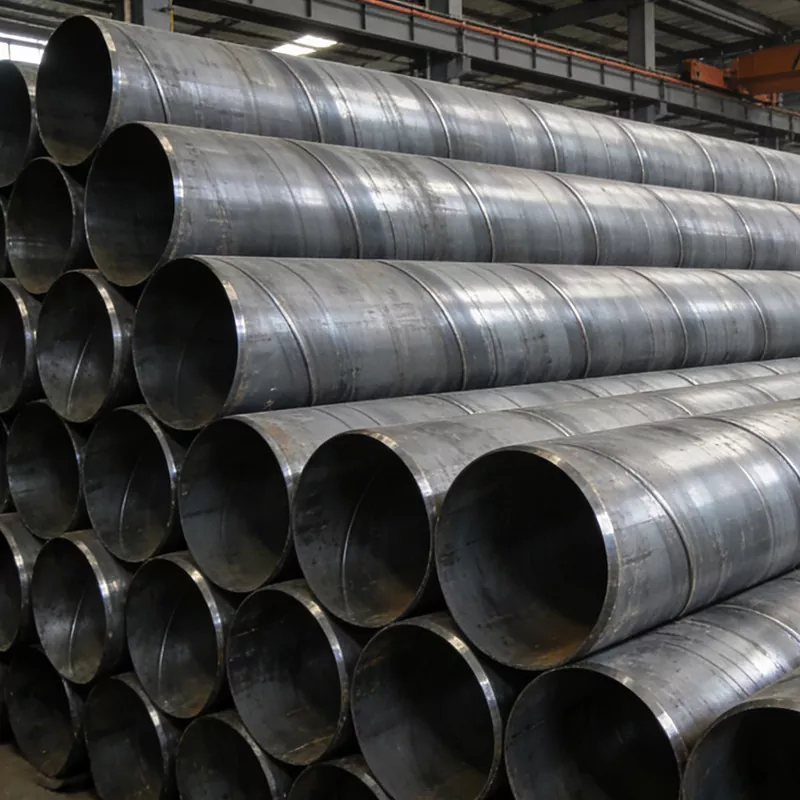

تصویر محصول：
