لوله فولادی GB/T 9711 SSAW
GB/T 9711 SSAW (لوله فولادی SSAW) نوعی لوله فولادی جوش داده شده با قوس مارپیچی است که به عنوان لوله فولادی بدون درز جوش داده شده با قوس مارپیچی نیز شناخته می شود. Shunchen Industry یک تولید کننده متخصص در تولید GB/T 9711 SSAW است. GB/T 9711 SSAW شرکت Shunchen Industry از صفحات فولادی نورد گرم به عنوان ماده اولیه استفاده می کند. از طریق یک ماشین شکلدهی، لوله خالی مطابق با زاویه مارپیچی تنظیم شده به شکل لولهای در میآید و سپس جوشکاری خودکار دو طرفه با قوس زیردریایی روی سطوح داخلی و خارجی انجام میشود تا کل فرآیند تولید تکمیل شود. و ساخت سازه های فولادی). این می تواند با شرایط کاری پیچیده مختلف سازگار شود و نقاط درد مواد خط لوله سنتی را در برنامه های حمل و نقل با قطر زیاد و مسافت های طولانی حل کند.
نکات کلیدی فروش

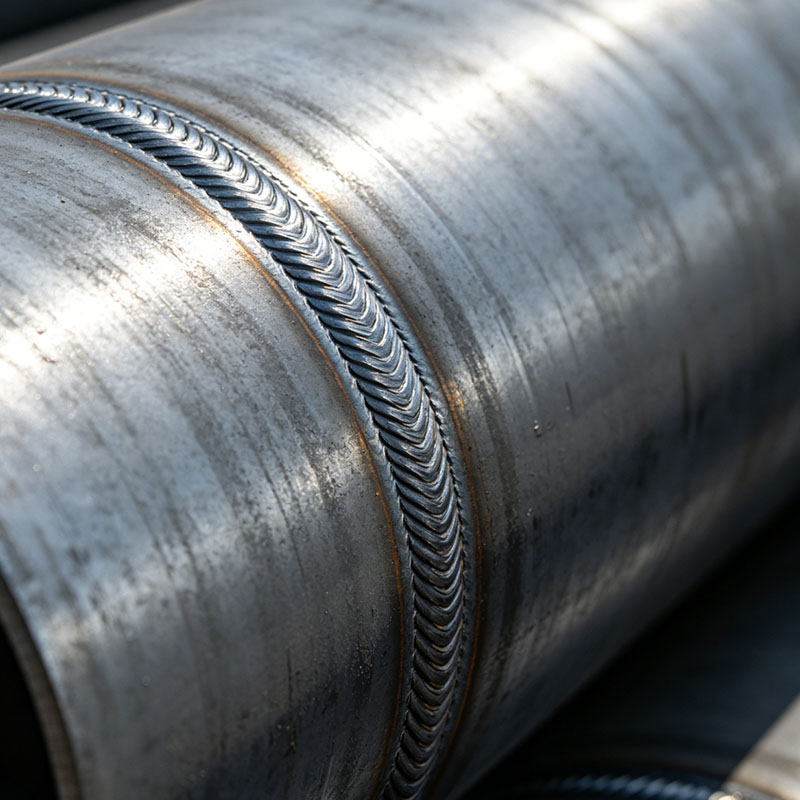

لوله های مارپیچ جوش داده شده، به عنوان لوله های مهندسی با کارایی بالا، دارای مزایای اصلی زیر هستند: آنها عملکرد عالی هزینه کلی و کیفیت قابل اعتماد را ارائه می دهند. تولید لولههای با قطر بزرگ با استفاده از صفحات فولادی باریکتر منجر به افزایش 6 تا 8 درصدی استفاده از مواد میشود که امکان کاهش 10 تا 25 درصدی ضخامت دیواره را در شرایط فشار یکسان فراهم میکند و در نتیجه هزینهها را به میزان قابل توجهی کاهش میدهد. طراحی منحصر به فرد جوش مارپیچی توزیع تنش یکنواخت تر و ظرفیت تحمل فشار قوی تر را تضمین می کند. در ترکیب با فرآیند جوشکاری زیردریایی دو طرفه، نرخ صلاحیت یکباره جوشها از 99.2% فراتر میرود، مقاومت عالی در برابر ترک و عملکرد جلوگیری از نشت را ارائه میکند. علاوه بر این، فرآیند تولید انعطافپذیر است و امکان ساخت مشخصات مختلف از 219 میلیمتر تا 4064 میلیمتر در قطر خارجی را فراهم میکند که میتواند نیازهای مهندسی مختلف را برآورده کند. همچنین از تولید مداوم با راندمان بالا و عرضه سفارشی سریع پشتیبانی می کند. لوله ها همچنین می توانند با توجه به شرایط کاری تحت درمان ضد خوردگی حرفه ای قرار گیرند و مقاومت آب و هوایی قوی و مقاومت در برابر خوردگی را ارائه دهند. آنها تحت آزمایشهای متعدد و گواهیهای بینالمللی سختگیرانه قرار گرفتهاند و به طور کامل نیازمندیهای جامع برای صرفهجویی، سازگاری و پایداری طولانیمدت در محیطهای پرفشار، پیچیده و پروژههای مهندسی در مسافتهای طولانی را برآورده کردهاند.
مشخصات فنی
مشخصات فنی لوله های فولادی GB/T 9711 SSAW را می توان با توجه به نیازهای مهندسی سفارشی کرد. استانداردهای اصلی، مواد، ابعاد و الزامات آزمایشی به شرح زیر است که سناریوهای اصلی برنامه را پوشش می دهد و در عین حال جنبه های عمومی و خاص را نیز در نظر می گیرد:
| دسته بندی | پروژه | توضیحات / استاندارد / مواد |
| (Ⅰ) استانداردهای پیاده سازی | استانداردهای داخلی | GB/T 3091، GB/T 9711، SY/T 5037، SY/T 5040، GB/T 13793، و غیره. |
| استانداردهای بین المللی | API 5L (PSL1/PSL2)، ASTM A53/A252، EN 10217/EN 10219، JIS G3457، IS 3589، و غیره. | |
| (II) مواد اصلی | فولاد کربنی | Q235 (گرید A/B)، فولاد 20#; مناسب برای کاربردهایی مانند انتقال سیال کم فشار و پشتیبانی ساختاری عمومی. |
| فولاد کم آلیاژ با استحکام بالا | Q345 (درجه A/B/C)، Q355B، API 5L Gr.B / X42 / X46 / X52 / X56 / X60 / X65 / X70، EN S235JR / S275JR / S355JR، و غیره؛ مناسب برای انتقال ولتاژ متوسط و بالا، شمع بندی و کاربردهای ولتاژ بالا صنعتی. در میان آنها، Q355B و X52 معمولاً از مواد استفاده می شود، استحکام متعادل کننده و اقتصاد. |
پارامترهای بعدی کلیدی (قابل تنظیم)
| نام پارامتر | محدوده نرمال | نشان دادن |
| قطر بیرونی (OD) | 219 میلی متر - 4064 میلی متر | محدوده قطر اصلی 219mm-3000mm است، اما قطرهای بزرگتر را می توان با توجه به نیازها سفارشی کرد. به عنوان مثال، پروژه Chongzuo معمولا از لوله هایی با قطر بیرونی 820 میلی متر استفاده می کند. |
| ضخامت دیوار (WT) | 3.2 میلی متر - 40 میلی متر | آبیاری کشاورزی معمولاً از ضخامت 8 میلی متر استفاده می کند، در حالی که حمل و نقل بخار صنعتی به ضخامت ضخیم تری نیاز دارد. برای کاربردهای حمل و نقل عمومی، معمولاً از 6 تا 25 میلی متر استفاده می شود. |
| طول | 3 متر - 48 متر | طول لوله استاندارد از 6 تا 12 متر متغیر است، با لوله های سفارشی بسیار طولانی برای کاهش اتصالات جوشکاری در محل و کاهش خطر نشت. |
| تحمل قطر لوله | ≤0.12٪ | بیضایی ≤1٪، انحراف <1/2000، دقت ابعادی، بدون نیاز به صاف کردن اضافی. |
| پایان پردازش | لبه ساده، لبه اریب، لبه نخ دار | این می تواند با LTC/STC/BTC/VAM و سایر روش های اتصال برای انطباق با نیازهای مختلف ساخت و ساز و تسهیل نصب و اتصال در محل استفاده شود. |
| درمان سطحی | لوله سیاه، روغن ضد زنگ، پوشش ضد خوردگی | پوششهای ضد خوردگی را میتوان سفارشی کرد (FBE، 3PE، اپوکسی قطران زغالسنگ، و غیره) تا مناسب محیطهای مختلف خورنده و افزایش عمر مفید باشند. |
دامنه ها و موارد کاربردی
لوله های فولادی GB/T 9711 SSAW با مشخصات انعطاف پذیر، ظرفیت تحمل فشار قوی و مقرون به صرفه بودن، به طور گسترده در زمینه های مختلفی مانند حمل و نقل انرژی، مهندسی شهری، زیرساخت های ساختمانی، تولید صنعتی و آبیاری کشاورزی مورد استفاده قرار می گیرند. موارد زیر سناریوهای کاربردی خاص و موارد واقعی همراه با توضیحات سناریو هستند: (一) کاربرد لوله های فولادی جوش داده شده مارپیچیSSAW به طور گسترده در زمینه های مختلفی مانند حمل و نقل نفت و گاز، تامین آب شهری و زهکشی، شمع بندی فونداسیون ساختمانی، تولید صنعتی و آبیاری کشاورزی استفاده می شود. در زمینه حمل و نقل نفت و گاز، برای پروژه های خطوط لوله نفت خام، گاز طبیعی و نفت تصفیه شده در زمین و دریا در مسافت های طولانی، پرفشار و شرایط پیچیده زمین شناسی مناسب هستند. برای اطمینان از عملکرد ایمن و پایدار در محیط های شدید، می توان درمان ضد خوردگی و دمای پایین سفارشی ارائه کرد. در زمینه تامین آب و زهکشی شهری، آنها با خطوط لوله آب با قطر بزرگ، فشار متوسط و کم فشار، فاضلاب و آب باران سازگار هستند و نیازهای تخمگذار برای جاده های شهری، رودخانه ها و شرایط پیچیده را برآورده می کنند و به طور موثر هزینه ها و چرخه های ساخت و ساز را کاهش می دهند. در زمینه های ساخت و ساز و شمع بندی، از آنها به عنوان شمع های فونداسیون و تکیه گاه سازه های فولادی برای پل ها، ساختمان های مرتفع و اسکله ها در پروژه های مهندسی استفاده می شود. آنها از فولاد کم آلیاژی با استحکام بالا مانند Q355B و X42 ساخته شده اند که دارای باربری عالی، مقاومت در برابر ضربه و مقاومت در برابر نشست هستند. در زمینه تولید صنعتی، می توان از آنها برای حمل و نقل بخار، آب گرم و مواد شیمیایی و به عنوان دودکش بویلر و تجهیزات پشتیبانی از خطوط لوله استفاده کرد. پوشش های ضد خوردگی و عایق سفارشی را می توان برای انطباق با شرایط کاری با دمای بالا، فشار بالا و خورنده اعمال کرد. در زمینه آبیاری کشاورزی، آنها به عنوان خطوط لوله اصلی زمینهای کشاورزی، باغها و مراتع، با مقاومت در برابر خوردگی عالی، خواص ضد پیری و هزینههای نگهداری کم، استفاده میشوند که حمل و نقل آب پایدار و کارآمد طولانیمدت را در محیطهای پیچیده در فضای باز امکانپذیر میسازد.

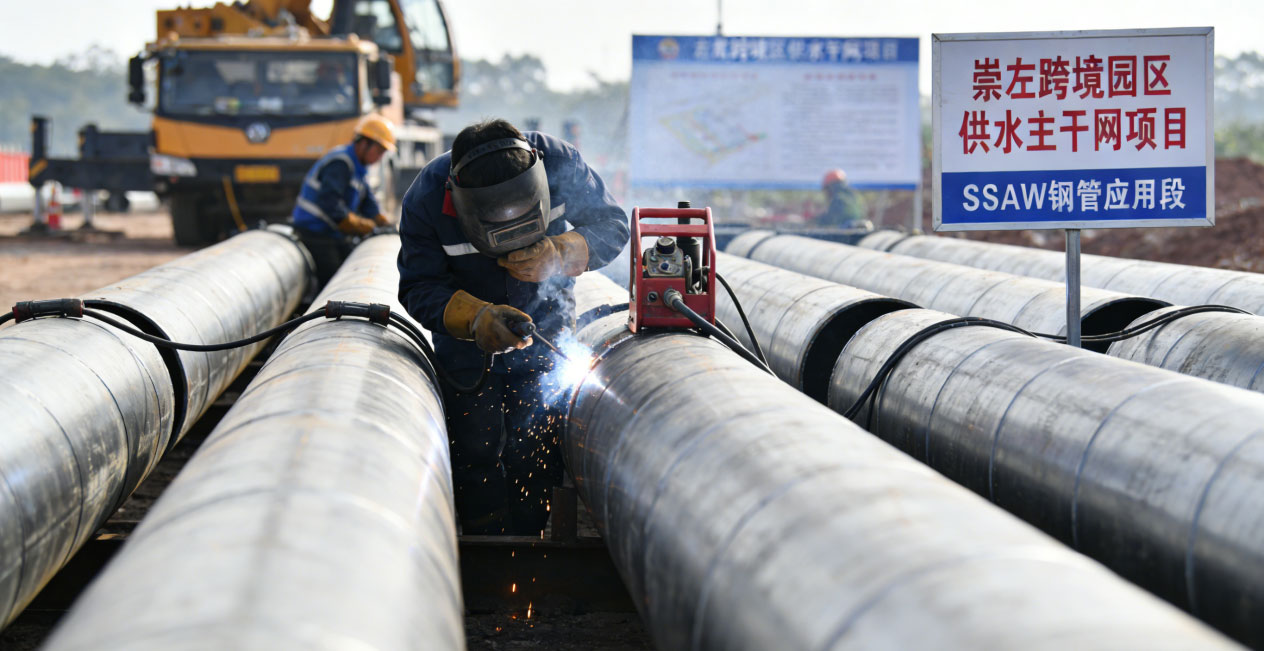

الزامات پروژه: تامین آب برای پارک صنعتی فرامرزی باید با شرایط پیچیده تخمگذار تپه های خاک قرمز تطبیق داده شود. الزامات این است که مواد لوله ضد نشت، مقاوم در برابر خوردگی، و متعادل کردن هزینه و چرخه تامین، جایگزینی لوله فولادی درز مستقیم برنامه ریزی شده اولیه باشد.
مشخصات انتخاب شده: لوله فولادی SSAW، قطر بیرونی 820 میلی متر، ضخامت دیواره 10 میلی متر، مواد Q355B، سطح از پودر اپوکسی پیوند خورده (FBE) داخلی ضد خوردگی + نوار چسب پلی پروپیلن سیستم حفاظت خارجی استفاده می کند.
مقیاس استفاده: ذخیره تجمعی بیش از 2800 متر که همگی برای شبکه اصلی آبرسانی شهرک صنعتی استفاده می شود و کل پارک فرامرزی و مناطق حمایتی اطراف را پوشش می دهد.
بازخورد پروژه: ساخت و ساز راحت است، با الزامات تخمگذار تپه ها سازگار است، تا کنون هیچ پدیده نشتی یا خوردگی وجود ندارد، به طور قابل توجهی هزینه های ساخت و ساز و چرخه را کاهش می دهد، قابلیت کاربرد و قابلیت اطمینان لوله فولادی SSAW را در خطوط لوله شهری با فشار متوسط تأیید می کند.

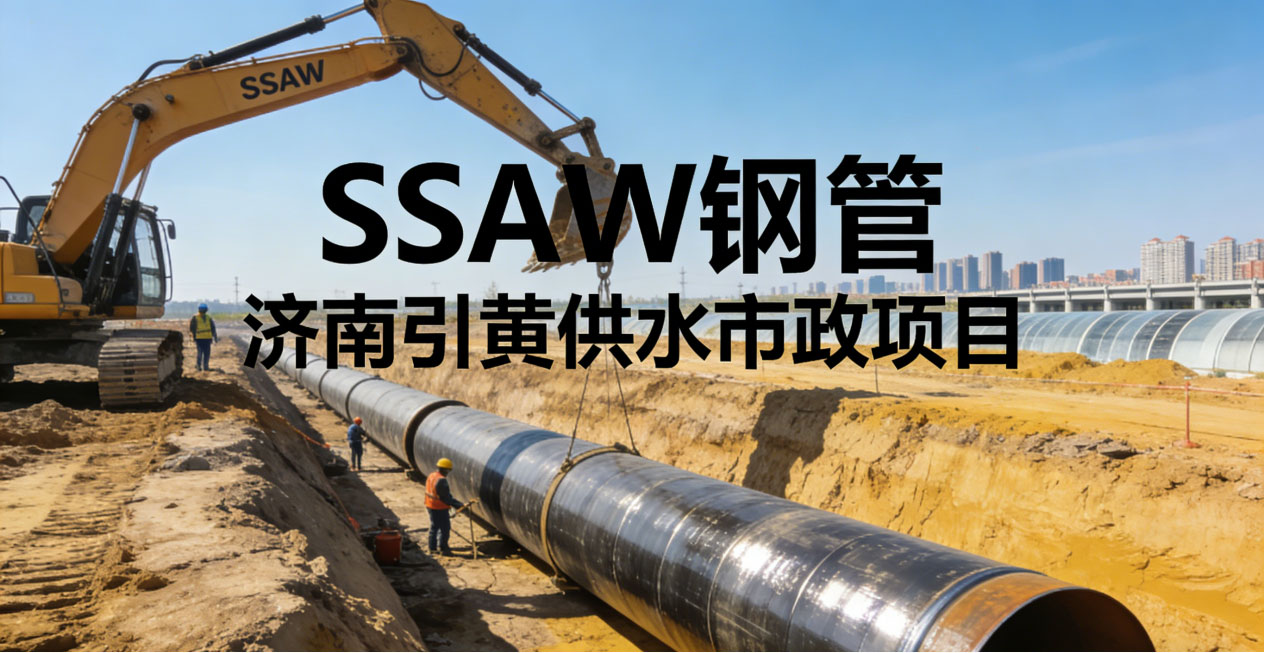

مورد 2: پروژه شهرداری جینان "تامین آب رودخانه زرد".
الزامات پروژه: خط لوله اصلی برای تامین آب رودخانه زرد شهری، انتقال آب از رودخانه زرد به ناحیه جدید شرقی. خط لوله باید دارای قطر بزرگ، انتقال فشار متوسط به پایین، ابعاد دقیق مواد لوله، مقاومت در برابر خوردگی و مناسب برای تخمگذار در زیر جاده های شهری باشد.
مشخصات انتخاب شده: لوله فولادی SSAW، قطر بیرونی 2020 میلی متر (DN2000)، ضخامت دیواره 14 میلی متر، مواد Q235B، سطح تحت درمان برای جلوگیری از خوردگی و زنگ زدگی.
مقیاس استفاده: طول کل 32 کیلومتر، پوشش مناطق متعدد از منطقه جدید شرقی در جینان، انجام وظیفه تامین آب اصلی.
بازخورد پروژه: ابعاد مواد لوله دقیق است، راندمان جوشکاری در محل بالا است، مشکل نشتی وجود ندارد، برای سناریوهای ساخت و ساز شهری مناسب است، تامین آب پایدار برای ساکنان و شرکت ها در منطقه جدید را تضمین می کند، و عملکرد هزینه بسیار بالاتر از مواد لوله سنتی است.
بسته بندی و حمل و نقل
بسته بندی و حمل و نقل لوله های فولادی GB/T 9711 SSAW کاملاً از استانداردهای صنعت پیروی می کند و محافظت از محصول، راحتی حمل و نقل و کنترل هزینه را در نظر می گیرد. برنامه های بسته بندی سفارشی بر اساس مشخصات لوله، فواصل حمل و نقل و نیازهای مشتری ساخته می شوند تا اطمینان حاصل شود که محصولات دست نخورده به سایت تحویل داده می شوند. الزامات خاص به شرح زیر است:
(1) استانداردهای بسته بندی (سفارشی شده با مشخصات، با ویژگی های ضد آسیب و ضد زنگ)
| دسته بندی | محدوده مشخصات | روش و دستورالعمل بسته بندی |
| سایز کوچک | قطر بیرونی ≤ 500 میلی متر، طول ≤ 12 متر | بسته بندی بسته بندی شش ضلعی استفاده می شود که وزن هر بسته بیش از 2000 کیلوگرم نیست. تسمه های فولادی متعددی برای محکم کردن بسته ها استفاده می شود تا از شل شدن یا برخورد در حین حمل و نقل جلوگیری شود. شمع های پلاستیکی یا کلاهک های محافظ در دو سر لوله های فولادی تعبیه می شود تا از ورود اجسام خارجی و رطوبت به داخل لوله ها جلوگیری شود. سطح را با کاغذ ضد آب، لوله پی وی سی یا کرفس پیچیده شده و با تسمه های فولادی تقویت می شود. دو برچسب شناسایی روی هر بسته الصاق می شود که نام محصول، مشخصات، مواد، طول، شماره دسته و اطلاعات سازنده را برای شمارش و پذیرش آسان نشان می دهد. |
| سایز بزرگ | قطر بیرونی > 500 میلی متر، طول > 12 متر | بسته بندی فله (بدون بسته بندی برای جلوگیری از آسیب سطحی)؛ شمع های پلاستیکی ضخیم یا آستین های محافظ فلزی در هر دو انتهای لوله های فولادی نصب می شوند، با توجه ویژه به محافظت از لبه های لوله برای جلوگیری از تغییر شکل برخورد و خراش. سطح با روغن ضد زنگ پوشانده شده یا با فیلم ضد خوردگی پیچیده شده است و برای نگهداری طولانی مدت در فضای باز از برزنت ضد آب اضافی برای جلوگیری از زنگ زدگی ناشی از آفتاب و باران استفاده می شود. هر لوله فولادی به وضوح با اطلاعات کلیدی مانند مشخصات، مواد و شماره دسته برای شناسایی آسان در محل مشخص شده است. |
| الزامات ویژه | الزامات سفارشی سازی | برای سفارشات صادراتی، بسته بندی بخور و بسته بندی ضد آب برای مطابقت با استانداردهای حمل و نقل بین المللی موجود است. برای لوله هایی با پوشش های ضد خوردگی خاص مانند 3PE و FBE، یک فیلم محافظ اضافی در طول بسته بندی اضافه می شود تا از خراشیدگی یا آسیب به پوشش جلوگیری شود. بر اساس نیاز مشتری میتوان علائم، آرمها یا برچسبهای هشدار دهنده خاص (مانند «ضد رطوبت» یا «ضد برخورد») را به بستهبندی اضافه کرد. |
(II) دستورالعمل های مربوط به حمل و نقل
| پروژه | توضیحات محتوا |
| روش های حمل و نقل | گزینه های انعطاف پذیر بر اساس حجم سفارش و مسافت حمل و نقل در دسترس هستند: برای مسافت های کوتاه (≤500 کیلومتر)، کامیون های تخت برای اطمینان از ثابت شدن ایمن لوله ها استفاده می شود. برای مسافت های طولانی (بیش از 500 کیلومتر)، خطوط تدارکات اختصاصی، حمل و نقل کانتینری (اندازه های کوچک)، یا وسایل نقلیه حمل و نقل بزرگ (اندازه های بزرگ) استفاده می شود، با تقویت و حفاظت کامل برای جلوگیری از ضربه های شدید و واژگونی. برای سفارشات صادراتی، از حمل و نقل دریایی یا حمل و نقل چندوجهی، مطابق با استانداردهای حمل و نقل بین المللی استفاده می شود، و پرسنل اختصاصی برای نظارت بر وضعیت لجستیک در طول فرآیند تعیین می شوند. |
| زمان تحویل | مشخصات استاندارد (قطر بیرونی 219-3000 میلی متر، ضخامت دیواره 6-25 میلی متر) موجود است و ظرف 3 تا 7 روز کاری پس از تأیید سفارش ارسال می شود. مشخصات سفارشی (قطر ویژه، ضخامت دیوار، مواد یا درمان ضد خوردگی) یک چرخه تحویل 15 تا 30 روزه دارند. سفارشات فوری را می توان برای تولید اولویت دار هماهنگ کرد و در کمتر از 10 روز کاری برای اطمینان از پیشرفت پروژه ارسال کرد. |
| موجودی کالا و پذیرش | قبل از ارسال، ما مشخصات، مواد، مقدار و یکپارچگی بسته بندی هر کالا را بررسی می کنیم و برای تایید مشتری از محصول و بسته بندی واقعی عکس می گیریم. این محموله با اسناد کاملی مانند گواهی محصول، گزارش آزمایش (به عنوان مثال EN 10204 / 3.1B)، یادداشت تحویل و گواهی مواد همراه خواهد بود. اگر مشتری در هنگام دریافت هر گونه آسیب، کمبود یا عدم تطابق با مشخصات را بیابد، ما ظرف 24 ساعت پاسخ میدهیم، اطلاعات را تأیید میکنیم و بیدرنگ مجدداً صادر میکنیم، جایگزین میکنیم یا برای جبران خسارت مذاکره میکنیم. |
| دستورالعمل های ویژه حمل و نقل | برای لوله های با قطر بسیار طولانی و بسیار بزرگ (طول > 20 متر، قطر بیرونی > 3000 میلی متر)، مسیرهای حمل و نقل باید از قبل برنامه ریزی شود، روش های حمل و نقل بزرگ باید انجام شود، و وسایل نقلیه اسکورت حرفه ای باید ترتیب داده شوند. در فصل زمستان و بارندگی باید اقدامات ضد آب و ضد یخ تقویت شود. برای مناطق دورافتاده، تحویل را می توان با مراکز تدارکات مجاور هماهنگ کرد. در صورت نیاز به تحویل مستقیم به محل ساخت و ساز، می توان شرایط ورود را از قبل اعلام کرد و وسایل نقلیه مناسب را ترتیب داد. |
| گارانتی پس از فروش | ما مسئول هر گونه آسیب ناشی از بسته بندی یا حمل و نقل نامناسب خواهیم بود و تعویض یا تعمیر رایگان را ارائه خواهیم داد. اگر پس از پذیرش مشتری، هرگونه مشکل کیفی غیر انسانی پیدا شود، ما در عرض 48 ساعت پس از ارائه گزارش آزمایش و عکسهای محصول واقعی، راهحلی را ارائه خواهیم کرد تا به طور موثر از حقوق مشتری محافظت شود. |
انتخاب لوله های فولادی Shunchen GB/T 9711 GB/T 9711 SSAW مزایای عملکرد اصلی مانند استحکام تحمل فشار عالی، توزیع بهینه تنش و سفارشی سازی مشخصات انعطاف پذیر را به شما ارائه می دهد. فرآیند جوشکاری زیردریایی دو طرفه با کنترل کیفیت کل فرآیند ترکیب میشود و کیفیت جوش پایدار و توانایی سفارشیسازی طرحهای ضد خوردگی مختلف را تضمین میکند. برای شرایط کاری مختلف مانند فشار بالا و محیط های سخت مناسب است. در عین حال، این محصول دارای نرخ استفاده از فلز بالا، هزینه جامع کمتر، طراحی طول قابل تنظیم است که به طور قابل توجهی کارایی حمل و نقل و نصب را بهبود می بخشد. خط تولید استاندارد چرخه تحویل قابل کنترل را تضمین می کند. سفارشات منظم را می توان به سرعت ارسال کرد. علاوه بر این، دارای مزایای ردیابی کامل فرآیند، انطباق با استانداردهای صنعتی متعدد و خدمات سفارشی سازی جامع است. همچنین مجهز به لجستیک بسته بندی حرفه ای و پشتیبانی فنی پس از فروش به موقع است. کل زنجیره تولید تا تحویل برای محافظت تضمین شده است. برای نیازهای مهندسی در زمینه های مختلف مانند حمل و نقل نفت و گاز، تامین آب و زهکشی شهری، سازه های ساختمانی، صنایع برق و شیمیایی و غیره مناسب است و به پروژه ها در کاهش هزینه ها، افزایش راندمان و تحویل ایمن و کارآمد کمک می کند. این یک انتخاب مقرون به صرفه و قابل اعتماد برای سناریوهای مختلف مهندسی است.
