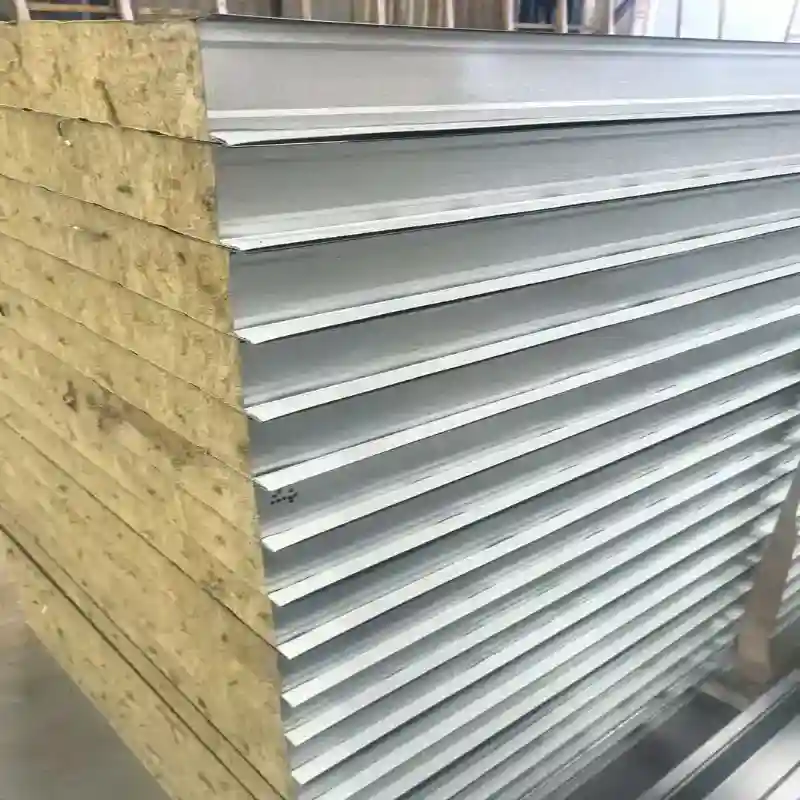

پانل سقف کامپوزیت فلزی

پانل سقف کامپوزیت فلزی Shunchen یک راه حل یکپارچه سقف را برای کارخانه های صنعتی، انبارها، سردخانه ها و ساختمان های تجاری ارائه می دهد. با لمینیت مداوم پوسته های فلزی بادوام و هسته های عایق شده (50 تا 200 میلی متر)، لایه های اضافی در محل را حذف می کند و در عین حال بهره وری انرژی را به حداکثر می رساند. با پشتیبانی از ظرفیت گروه 450000 تنی، مشخصات کامل سفارشی و تحویل سریع را ارائه می دهد.

ویژگی های کلیدی

عایق حرارتی یکپارچه

هسته عایق شده بین ورق های فلزی محصور شده است و یک مانع حرارتی مداوم در سراسر سقف ایجاد می کند. هسته های PU و PIR به ویژه برای ساختمان هایی که محدود کردن انتقال حرارت از طریق سقف مهم است مناسب هستند.

ضخامت پانل سقف کامپوزیت فلزی مورد نیاز را می توان با توجه به هدف عایق پروژه و شرایط آب و هوایی محلی به جای استفاده از یک ضخامت ثابت برای هر ساختمان انتخاب کرد.

سطح فلزی مقاوم در برابر آب و هوا

لایه فلزی بیرونی اولین مانع را در برابر باران، نور خورشید، باد و قرار گرفتن در معرض جو ایجاد می کند. سیستم پوشش انتخاب شده حفاظت از بستر فولادی یا آلومینیومی را اضافه می کند و همچنین پوشش قابل مشاهده سقف را تعیین می کند.

برای پروژه‌هایی که در محیط‌های مرطوب، ساحلی یا در معرض مواد شیمیایی قرار دارند، زیرلایه و مشخصات پوشش باید با توجه به شرایط خوردگی مورد انتظار انتخاب شوند.

صلبیت ساختاری

ساختار ساندویچ پیوندی دو پوسته فلزی را با یک هسته عایق سفت یا نیمه سخت ترکیب می کند. این یک پانل ضخیم تر و پایدارتر از یک ورق فلزی نازک ایجاد می کند.

صلبیت پانل به نوع هسته، ضخامت پانل، ضخامت ورق فلزی، هندسه پروفیل، دهانه و روش تثبیت بستگی دارد. بنابراین برای طراحی سقف سازه، پیکربندی پانل نهایی باید با توجه به دهانه و شرایط بارگذاری مورد نیاز انتخاب شود.

کاهش لایه بندی سقف

از آنجایی که پوشش فلزی و عایق به عنوان یک جزء ساخته شده در کارخانه عرضه می شود، سیستم سقف نیازی به یک لایه عایق جداگانه بین ورق سقف بیرونی و فضای داخلی ساختمان ندارد.

این پیکربندی یکپارچه می تواند تعداد مراحل نصب را کاهش دهد و حمل و نقل مواد را در طول ساخت سقف ساده کند.

ظاهر سفارشی سطح

ورق های فلزی بیرونی و داخلی را می توان در پوشش ها و رنگ های مختلف عرضه کرد. این اجازه می دهد تا ظاهر سقف با امکانات صنعتی، ساختمان های تجاری، انبارها و سایر الزامات معماری مطابقت داده شود.

برنامه های کاربردی

کارگاه ها و کارخانجات صنعتی

پانل های سقف کامپوزیت فلزی برای سقف های کارخانه استفاده می شود که در آن عایق حرارتی همراه با یک سطح سقف فلزی تمام شده مورد نیاز است. پیکربندی های PU، PIR و پشم سنگ را می توان با توجه به نیازهای حرارتی و آتش سوزی ساختمان انتخاب کرد.

انبارها و ساختمان های لجستیک

انبارها به مساحت سقف بزرگ با ابعاد پانل ثابت و نصب کارآمد نیاز دارند. ساختار پانل پیش ساخته برای انبارهای اسکلت فلزی و تأسیسات لجستیکی که ساخت سقف نیاز به پوشش مناطق بزرگ دارد، مناسب است.

امکانات ذخیره سازی سرد

برای ساختمان‌های سردخانه‌ای و کنترل دما، می‌توان هسته‌های PU یا PIR را به دلیل ویژگی‌های عایق حرارتی آن‌ها انتخاب کرد. ضخامت پانل معمولاً با توجه به دمای داخلی هدف، آب و هوای بیرون، بار تبرید و طراحی پوشش ساختمان تعیین می شود.

ساختمان های تجاری و کشاورزی

پانل ها را می توان برای ساختمان های تجاری، تاسیسات ذخیره سازی کشاورزی، ساختمان های دامداری و سایر سازه هایی که نیاز به یک محفظه سقف عایق تمام شده دارند، استفاده کرد.

ساختمان های صنعتی حساس به حریق

پیکربندی هسته پشم سنگ را می توان در مواردی استفاده کرد که پروژه به هسته عایق معدنی با ویژگی های غیر قابل احتراق نیاز دارد. طبقه بندی نهایی آتش سوزی باید مطابق با ساختار کامل پانل و استاندارد آزمایش قابل اجرا تأیید شود.

پارامترهای فنی

مشخصات محصول

انتخاب ضخامت معمولی

ضخامت پانل سقف کامپوزیت فلزی باید بر اساس عملکرد حرارتی مورد نیاز، مشخصات آتش سوزی، دهانه، آب و هوای محلی و طراحی سازه تعیین شود نه اینکه صرفاً بر اساس نوع ساختمان انتخاب شود.

استانداردهای قابل اجرا

Shunchen می تواند پانل ها را مطابق با الزامات چینی و بین المللی مشخص، از جمله GB/T 23932-2009 و EN 14509 در صورت لزوم تولید کند. تست آتش سوزی و عملکرد را می توان با توجه به مشخصات پروژه قابل اجرا، از جمله ASTM مربوطه یا سایر روش های تست منطقه ای ترتیب داد.

استاندارد دقیق و روش آزمایش باید قبل از تولید تأیید شود زیرا طبقه بندی آتش و عملکرد حرارتی به ساختار کامل پانل از جمله پوسته های فلزی، مواد هسته، ضخامت، اتصالات و پیکربندی نصب بستگی دارد.

تولید و کنترل کیفیت

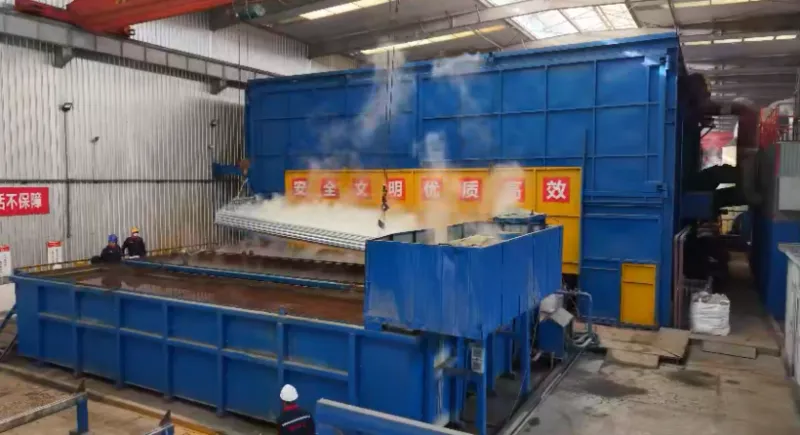

تولید پنل پیوسته

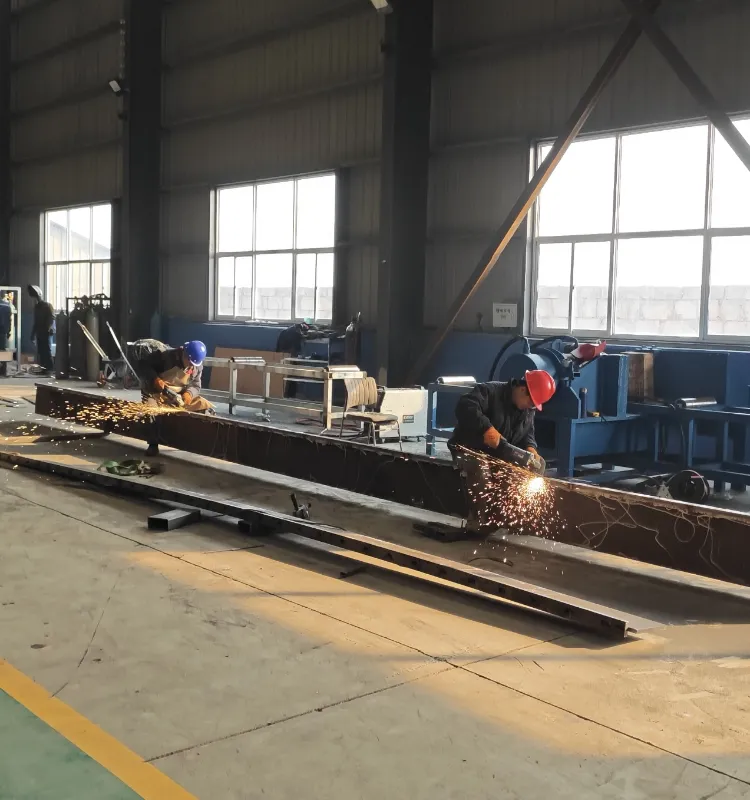

Shunchen از خطوط تولید کامپوزیت پیوسته خودکار برای تشکیل ورقه های فلزی، آماده سازی هسته عایق، اعمال مواد چسبنده و فشار دادن لایه ها به یک پانل یکپارچه استفاده می کند.

تولید مداوم، هندسه پانل و آرایش لایه ها را در طول دوره تولید ثابت نگه می دارد.

بازرسی مواد اصلی

قبل از لمینیت، هسته عایق در برابر نوع مواد و مشخصات مورد نیاز بررسی می شود. چگالی، ضخامت، و سایر خصوصیات مربوطه را می توان با توجه به هسته انتخاب شده و الزامات بازرسی قابل تأیید تأیید کرد.

بازرسی ابعاد پانل

پانل‌های سقف کامپوزیت فلزی تمام‌شده برای ضخامت، عرض، طول، وضعیت نمایه و انحراف ابعادی قابل مشاهده بررسی می‌شوند. بازرسی بر روی مطابقت پانل نهایی با مشخصات تولید تایید شده تمرکز دارد.

پیوند و بازرسی سطح

رابط پیوند شده برای لایه برداری قابل مشاهده و اتصال ناقص بررسی می شود. قبل از بسته بندی سطح فلز از نظر خراش، نقص پوشش، فرورفتگی و سایر آسیب های قابل مشاهده بررسی می شود.

تست عملکرد

بسته به پیکربندی محصول و الزامات پروژه، آزمایش می تواند شامل هدایت حرارتی، عملکرد آتش، مقاومت خمشی و سایر تأیید عملکرد مربوطه باشد.

برای سفارشات صادراتی که نیاز به تأیید مستقل دارند، بازرسی شخص ثالث از طریق سازمان هایی مانند SGS یا BV را می توان با توجه به محدوده بازرسی توافق شده ترتیب داد.

سفارشی سازی OEM

انتخاب مواد هسته و فلز

مشتریان می توانند ورق فلزی بیرونی، ورق فلزی داخلی و هسته عایق را با توجه به نیاز پروژه مشخص کنند. Shunchen می تواند ترکیبات مبتنی بر فولاد با پوشش رنگی، آلیاژ آلومینیوم، منیزیم، منگنز، PU، PIR، پشم سنگ و پشم شیشه را عرضه کند.

ضخامت و عرض پانل

ضخامت پانل را می توان با توجه به نیازهای عایق و طراحی ساختمان سفارشی کرد. همچنین می توان عرض موثر را برای مطابقت با طرح سقف و سیستم نصب تنظیم کرد.

طول پنل سفارشی

پانل ها را می توان در طول های ثابت یا سفارشی تولید کرد. تولید برش به طول نیاز به برش گسترده در محل را کاهش می دهد و اجازه می دهد ابعاد پانل با هندسه سقف مطابقت داشته باشد.

پوشش و رنگ سطح

مشتریان می توانند نوع پوشش، پوشش سطح و رنگ را مشخص کنند. سیستم های پوشش پلی استر و فلوروکربن برای شرایط مختلف قرار گرفتن در معرض و ظاهر در دسترس هستند.

پردازش پیش ساخته

پردازش اضافی کارخانه می تواند شامل باز کردن، آب بندی لبه، خم شدن گوشه و پیش حفاری مطابق نقشه های تایید شده باشد. این عملیات قبل از حمل و نقل تکمیل می شود، زمانی که پروژه نیاز به ورود پانل هایی دارد که تا حدی برای نصب آماده شده اند.

نصب و اتصال

چیدمان سقف

قبل از نصب، ساختار سقف باید از نظر تراز، فاصله پرلین، سطح و شرایط تحمل بار بررسی شود. ابعاد پانل سقف کامپوزیت فلزی باید قبل از بلند کردن بسته‌ها روی سقف با طرح سقف تأیید شده تأیید شود.

تعیین موقعیت پانل

پانل ها در امتداد جهت سقف طراحی شده قرار می گیرند و توسط پرلین های زیرین پشتیبانی می شوند. تراز صحیح مهم است زیرا اتصال پانل تداوم پوشش سقف را تعیین می کند.

اتصال مشترک

پانل های مجاور از طریق اتصال جانبی طراحی شده یا ساختار همپوشانی متصل می شوند. اتصال باید قبل از بستن کاملاً درگیر و تراز شود تا از شکاف بین پانل ها جلوگیری شود.

چفت و بست

اتصال دهنده ها از طریق ناحیه ثابت تعیین شده در ساختار پشتیبانی نصب می شوند. نوع اتصال دهنده، فاصله، مشخصات واشر و موقعیت ثابت باید از نقشه نصب پروژه و الزامات بار باد محلی پیروی کند.

چشمک زن و آب بندی

لبه‌های سقف، برآمدگی‌ها، دره‌ها، نفوذها و سایر اتصالات نیاز به عملیات آب‌بندی و چشمک‌زنی مناسب دارند. این مناطق به ویژه برای جلوگیری از ورود آب مهم هستند زیرا سطح مداوم سقف را قطع می کنند.

جزئیات نصب باید از دستورالعمل های نصب تامین کننده پانل و طرح سقف تایید شده مهندس سازه پیروی کند.

چرا Shunchen را انتخاب کنید؟

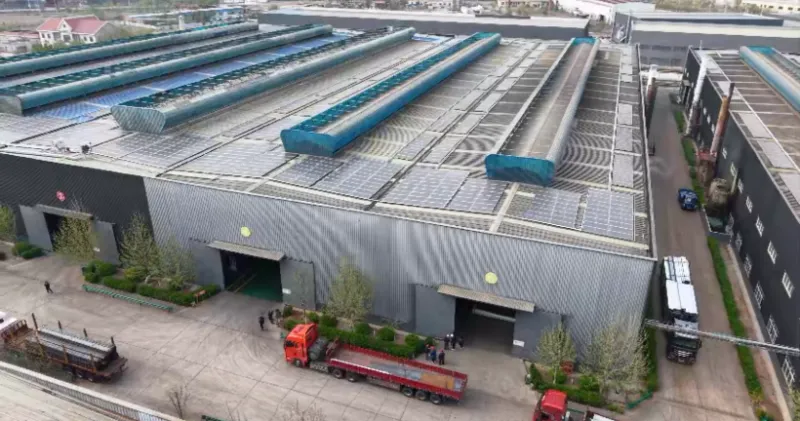

Shunchen پانل های سقف کامپوزیت فلزی را از یک پایگاه تولید یکپارچه پردازش فولاد با امکاناتی که شامل پردازش مواد فولادی، پوشش، گالوانیزه، انبارداری و تدارکات است، تامین می کند.

این گروه دارای ظرفیت تولید سالانه بیش از 450000 تن و بیش از 40000 متر مربع فضای تولید و ذخیره سازی است. برای سفارشات پانل سقف کامپوزیت، این زیرساخت تولید از تامین مواد خام، تولید پانل، پردازش سفارشی، بازرسی، بسته بندی و صادرات در زنجیره تامین پشتیبانی می کند.

مشتریان می توانند هسته پانل، ورق فلز، ضخامت، عرض، طول، پوشش، رنگ و الزامات پیش ساخته را قبل از تولید مشخص کنند. اطلاعات فنی مطابق با مشخصات پروژه بررسی می شود تا پیکربندی ساخت قبل از ورود سفارش به تولید تأیید شود.

برای سفارشات صادراتی، Shunchen می تواند اسناد آزمایش کارخانه، سوابق بازرسی ابعادی، اسناد مواد و بازرسی شخص ثالث را در صورت لزوم ارائه دهد. ترتیبات حمل و نقل FOB و CIF برای سفارشات بین المللی در دسترس است.

سوالات متداول

تفاوت بین پانل سقف کامپوزیت فلزی و ورق سقف فلزی تک لایه چیست؟

یک پانل سقف کامپوزیت فلزی حاوی یک هسته عایق بین دو لایه فلزی است، در حالی که یک ورق سقف تک لایه عمدتاً پوشش خارجی مقاوم در برابر آب و هوا را فراهم می کند. بنابراین ساختار کامپوزیت عملکردهای سقف و عایق را در یک جزء پیش ساخته ترکیب می کند.

کدام هسته باید برای پانل سقف کامپوزیت انتخاب شود؟

PU و PIR معمولاً زمانی انتخاب می شوند که عایق حرارتی نیاز اولیه باشد. پشم سنگ برای پروژه هایی که عملکرد آتش و عایق بر پایه مواد معدنی مهم است مناسب است. زمانی که نیاز به عایق حرارتی و صوتی باشد می توان پشم شیشه را در نظر گرفت. انتخاب نهایی باید از مشخصات حرارتی و آتش نشانی پروژه پیروی کند.

چه ضخامت های پانل موجود است؟

ضخامت های رایج شامل 50، 75، 100، 150 و 200 میلی متر است. ضخامت های دیگر را می توان با توجه به عملکرد حرارتی مورد نیاز و طراحی پروژه مورد بحث قرار داد.

آیا می توان طول پانل را سفارشی کرد؟

بله. پانل ها را می توان در طول های ثابت مانند 6 متر و 12 متر عرضه کرد یا با توجه به چیدمان سقف و الزامات حمل و نقل به طول های مشخص برش داد.

آیا می توان رنگ و پوشش بیرونی را سفارشی کرد؟

بله. پلی استر، فلوروکربن، و سایر سیستم های پوشش مشخص شده را می توان عرضه کرد. رنگ را نیز می توان با توجه به سیستم پوشش موجود و الزامات پروژه سفارشی کرد.

آیا می توانید پانل های آلومینیوم - منیزیم - منگنز را تهیه کنید؟

بله. ورق های آلیاژ آلومینیوم- منیزیم- منگنز را می توان به عنوان سطح فلزی برای پیکربندی پانل سقف کامپوزیت مناسب استفاده کرد. ضخامت بستر و ساختار پانل باید با توجه به طراحی سقف تایید شود.

آیا می توانید بازشوها را قبل از حمل و نقل پردازش کنید؟

بله. باز کردن، آب بندی لبه، خم شدن، و پیش حفاری را می توان بر اساس نقشه های تولید تایید شده ترتیب داد.

چه اطلاعاتی برای نقل قول مورد نیاز است؟

اطلاعات مورد نیاز معمولاً شامل مساحت سقف یا مقدار پانل، ضخامت پانل، مواد هسته، نوع و ضخامت ورق فلزی، عرض موثر، طول پانل، پوشش، رنگ، الزامات نصب و مقصد تحویل است. نقشه های سقف زمانی مفید است که مشتری نیاز به محاسبه کمیت یا پردازش پیش ساخته داشته باشد.

آیا می توانید بازرسی شخص ثالث را ترتیب دهید؟

بله. SGS، BV، یا سایر بازرسی های شخص ثالث مورد توافق را می توان با توجه به محدوده بازرسی مشخص شده در قرارداد خرید ترتیب داد.
